显示模组
4.3寸 480x272 24位RGB彩色TFT触摸液晶屏模块
- 4.3寸 LCD04302 液晶模组手册： http://doc.loqtree.com/web/#/p/00dcac0d064ea2e66406038ca9f8a19d
- 在线订购
LCD04302系列液晶屏模组是面向工业HMI、显控一体机、美容仪、医疗仪器、智慧零售等智能硬件的人机交互设备开发的4.3寸液晶屏模组，可选电阻触摸屏或者电容触摸屏。可与嵌入式主板、安卓主板一起配合使用。该产品背光亮度可调，可选RGB液晶屏接口，可选电阻触摸屏或者I²C触摸屏接口，液晶屏背面PCB可以安装贴片螺柱，可在液晶背部固定主板，满足设备的主板安装需求。
| 型号 | LCD04302RNK | LCD04302RRK | LCD04302RCK |
|---|---|---|---|
| 触摸屏 | 没有触摸屏 | 电阻屏 | 电容屏 |
| 显示屏尺寸 | 4.3寸 | 4.3寸 | 4.3寸 |
| 显示分辨率 | 480*272 | 480*272 | 480*272 |
| 色彩深度 | 24位RGB | 24位RGB | 24位RGB |
| 亮度 | 350cd/m² | 350cd/m² | 350cd/m² |
| 液晶屏接口 | RGB | RGB | RGB |
| 触摸屏接口 | — | ADC | I2C |
| 供电电压 | 5V | 5V | 5V |
| 工作环境 | -20℃~+70℃ | -20℃~+70℃ | -20℃~+70℃ |
| 存储环境 | -30℃~+80℃，≤60％相对湿度 | -30℃~+80℃，≤60％相对湿度 | -30℃~+80℃，≤60％相对湿度 |

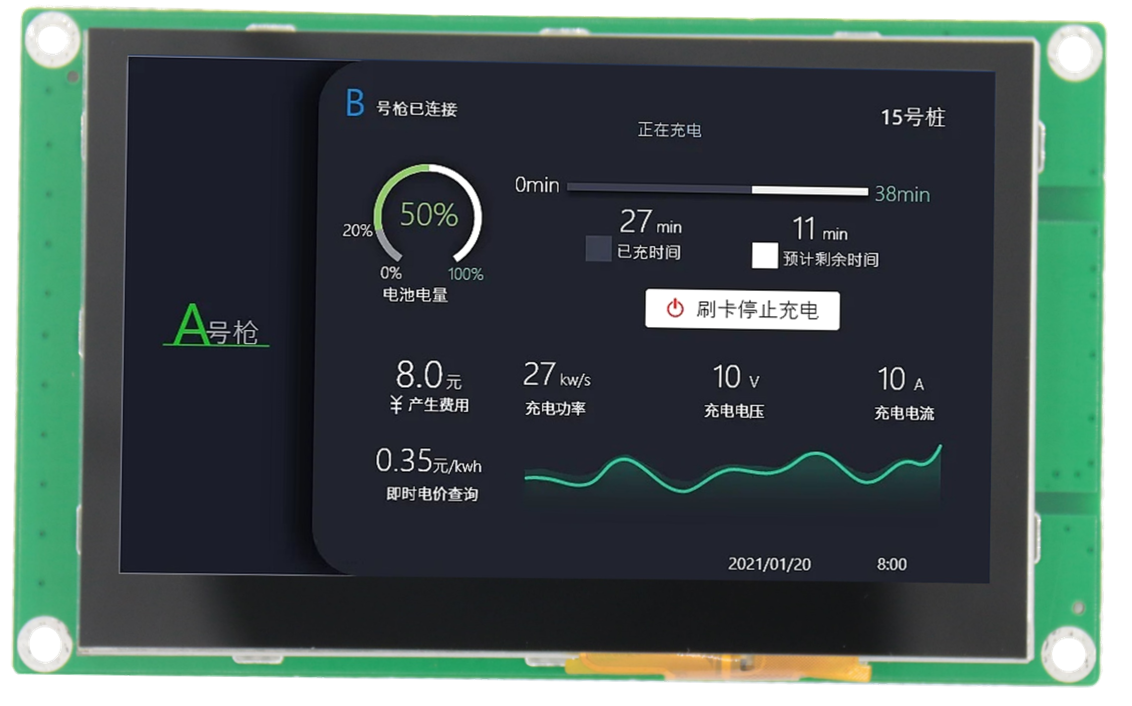

4.3寸显示屏
型号：LCD04302RNK
4.3寸显示屏+电阻触摸屏
型号：LCD04302RRK
4.3寸显示屏+电容触摸屏
型号：LCD04302RCK

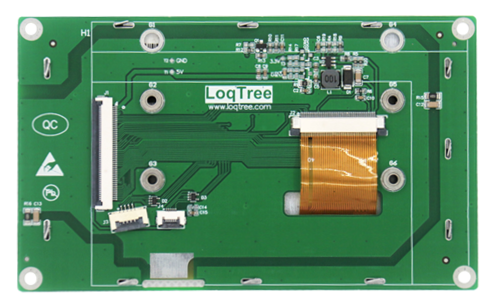

主板固定孔
背面预留主板固定孔

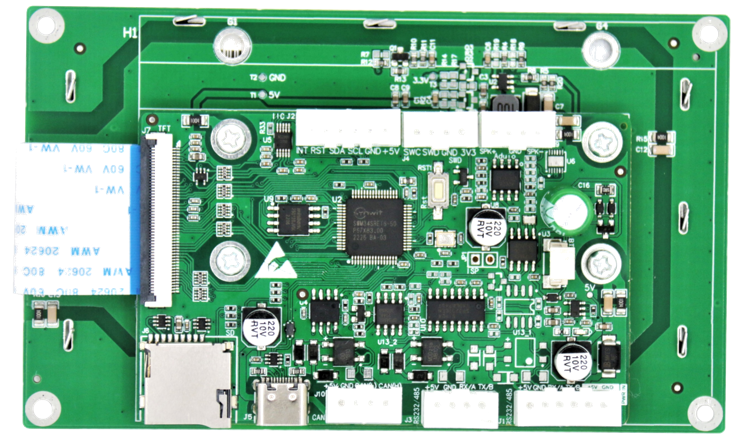

与主板安装
背面安装Nano34SR
