显示模组
7寸 800x480 24位RGB彩色TFT触摸液晶屏模块
- 7寸LCD07004标清液晶模组手册： http://doc.loqtree.com/web/#/p/b4e00aabc45fc1981e094bb7c2ef05a3
- 在线订购
LCD07004系列液晶屏模组是面向工业HMI、显控一体机、美容仪、医疗仪器、智慧零售等智能硬件的人机交互设备开发的7寸液晶屏模组，可选电阻触摸屏或者电容触摸屏。可与嵌入式主板、安卓主板一起配合使用。该产品面板背光亮度可调，可选RGB或者LVDS液晶屏接口，可选电阻触摸屏或者I²C触摸屏接口，液晶屏背面PCB可以安装贴片螺柱，可在液晶背部固定主板，满足设备的主板安装需求。
| 型号 | LCD07004RNK | LCD07004RRK | LCD07004RCK | LCD07004LNK |
|---|---|---|---|---|
| 触摸屏 | 没有触摸屏 | 电阻屏 | 电容屏 | 没有触摸屏 |
| 显示屏尺寸 | 7寸 | 7寸 | 7寸 | 7寸 |
| 显示分辨率 | 800*480 | 800*480 | 800*480 | 800*480 |
| 色彩深度 | 24位RGB | 24位RGB | 24位RGB | 24位RGB |
| 亮度 | 300cd/m² | 300cd/m² | 300cd/m² | 300cd/m² |
| 液晶屏接口 | RGB | RGB | RGB | LVDS |
| 触摸屏接口 | — | ADC | I2C | — |
| 供电电压 | 5V | 5V | 5V | 5V |
| 工作环境 | -20℃~+70℃ | -20℃~+70℃ | -20℃~+70℃ | -20℃~+70℃ |
| 存储环境 | -30℃~+80℃，≤60％相对湿度 | -30℃~+80℃，≤60％相对湿度 | -30℃~+80℃，≤60％相对湿度 | 30℃~+80℃，≤60％相对湿度 |

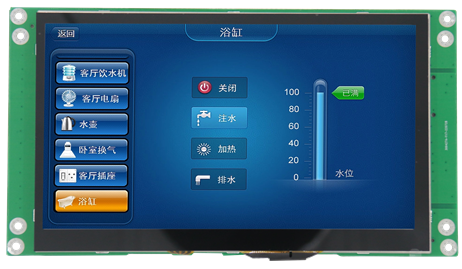

7寸显示屏
型号：LCD07004RNK

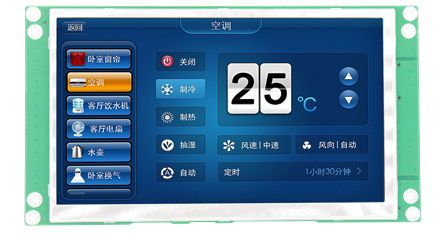

7寸显示屏+电阻触摸屏
型号：LCD07004RRK

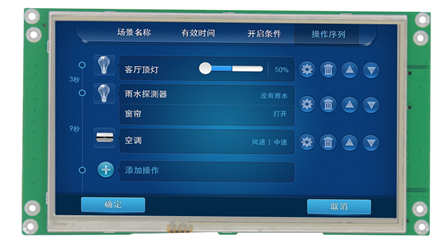

7寸显示屏+电容触摸屏
型号：LCD07004RCK

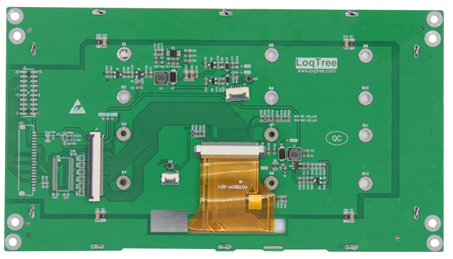

主板固定孔
背面预留主板固定孔

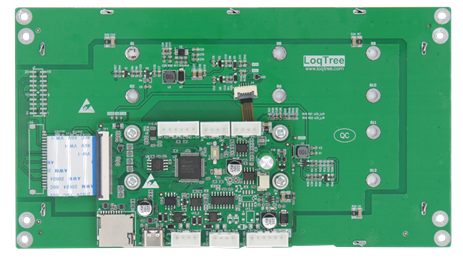

与主板安装
背面安装Nano34SR
